冯鹏
摘 要：本系统主要采用LC200系列PLC为控制器，通过驱动L298N驱动器，从而控制各步进电机的工作，完成雕刻机对不同零部件的加工。
关键词：LC200 PLC 雕刻机
一、应用简介
1. 应用简述：雕刻机主要应用于标牌、标牌、建筑模型、机械模型、工艺美术、纪念品、工业加工、木制品加工等。雕刻机问世以前，各种零件的加工主要依赖于人工，不但费时费力，而且加工精度不高，材料利用不合理，还存在着相应的危险性，雕刻机的发明，给人们的生活创造了极高的价值，并且已成为加工行业的必备工具。
二、应用说明
1.应用功能描述
本系统主要使用LC200系列PLC为控制器，通过驱动L298驱动器控制三个步进电机完成三个方向的运动，从而完成零件的加工。

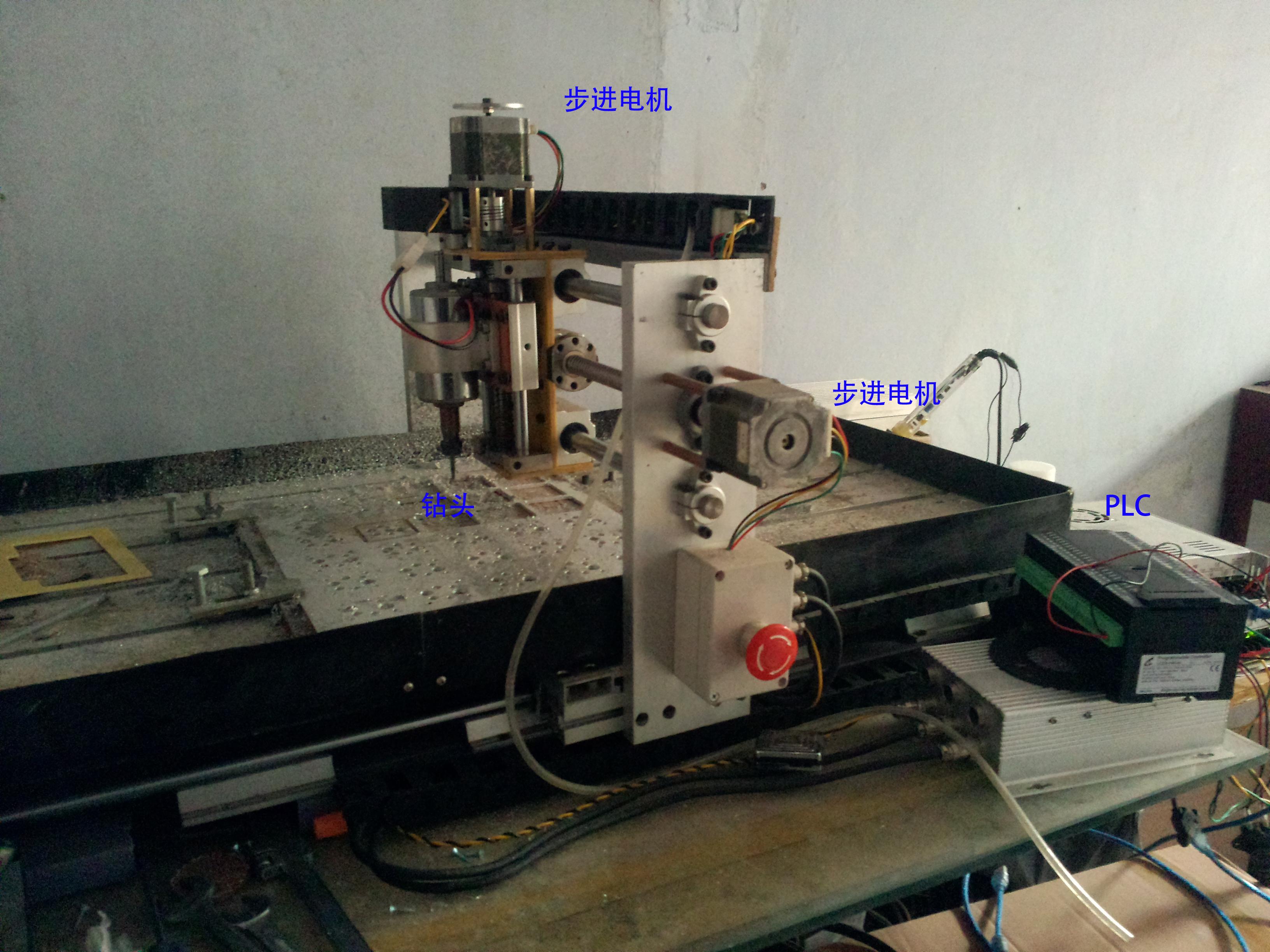

图1 雕刻机系统
2.工艺流程说明：

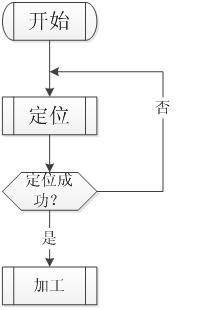

图2 雕刻机系统流程图
3.系统需要分析：本系统首先使用PLC的输出口控制刀具完成左右和前后的移动，通过PLC输入口所接的行程开关可完成刀具的定位；然后PLC输出口控制刀具对零件进行加工；切削的精度是雕刻机系统的难点。使用LC200系列PLC的输出口就可以完成对步进电机的驱动，从而控制三个步进电机的正常工作。由于所需功能不是太多，使用LC200系列的PLC, 就可以完成雕刻机系统的正常运行，并且相比之前我们所用的单片机控制器，输出更加稳定，控制更加简单。
三、应用的设计与实现

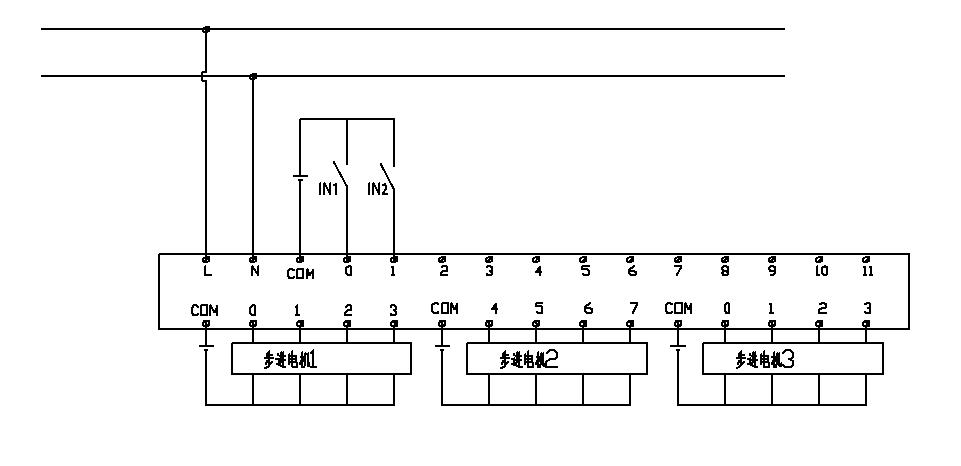

1. 电气控制原理图说明：
2. I/O分配表：CIO0：行程开关1，完成刀具的定位
CIO1：行程开关2，完成刀具的定位
CIO100_0-3：L298驱动1，完成刀具的前后移动
CIO100_4-7：L298驱动2，完成刀具的左右移动
CIO101_0-3：L298驱动3，完成刀具的上下移动
3. 龙诚LC200系列 PLC控制程序说明：PLC输入口接2个行程开关，PLC输出口接3个L298N驱动器。首先PLC控制两个步进电机对刀具完成定位，定位成功后行程开关就会反馈给PLC“已定位成功”的信号，定位成功后，PLC控制另外一个步进电机对刀具上下移动完成切削工作。

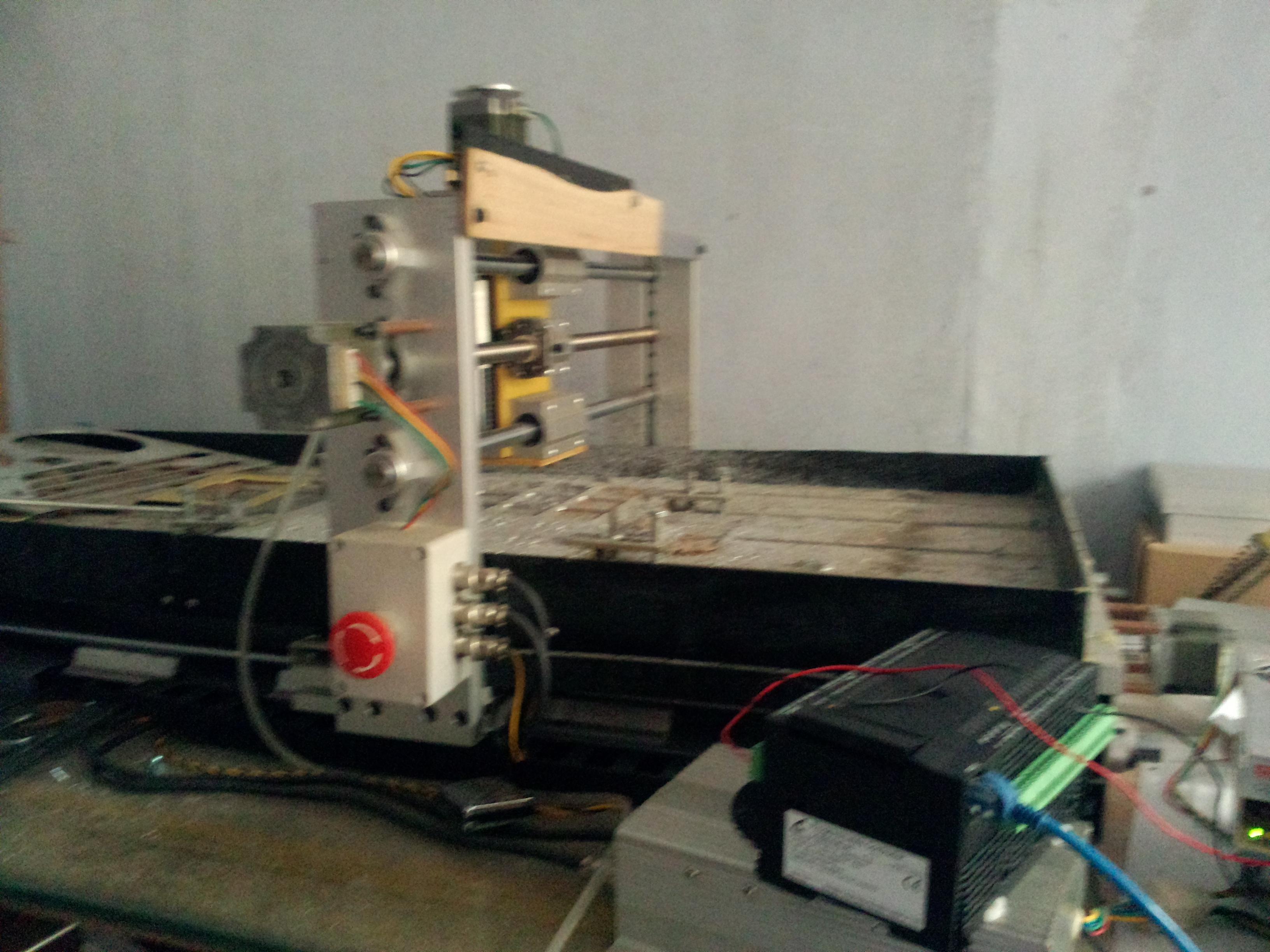

4. 应用设备图片展示
四、应用体会
1. LC200系列的PLC模块小巧，但是输入、输出功能全面，非常适合中小型设备的使用，相比单片机来说，控制更加稳定，程序简单，非常喜欢此PLC。如果再加上模拟量输入的话，应该更加满足不同客户的需求。
2. 在使用LC200系列PLC之前，我使用过三菱和西门子PLC，相比其他两者，我感觉LC200系列的PLC安装软件、驱动，包括下载程序等更加简单，并且功能都能满足，成本相较，LC200系列PLC更加实惠，以后再次选型，我一定会支持我们的国产货LC200。
3. 本设备完全是凭借自己的兴趣自己做的，主要是工作之余，做点自己喜欢做的事情，使用LC200系列的PLC，让控制更加简单、稳定。
