吕国定
摘 要 龙诚LC200 PLC控制三菱变频器运行，实现生产线传送带变速。
关键词 控制三菱变频器、传输带变速
一、应用简介
本应用主要是解决聚氨酯泡绵30米长节在传输带上传送时，传送带打滑、跑偏造成传送带断裂，引起生产停机。应用龙诚LC200 PLC实现30米泡绵切割前速度与生产链板同步（低速），切割后加速运出烘道（高速），运出烘道后，传送带减速与生产链板同步（低速），如此循环。
二、应用说明

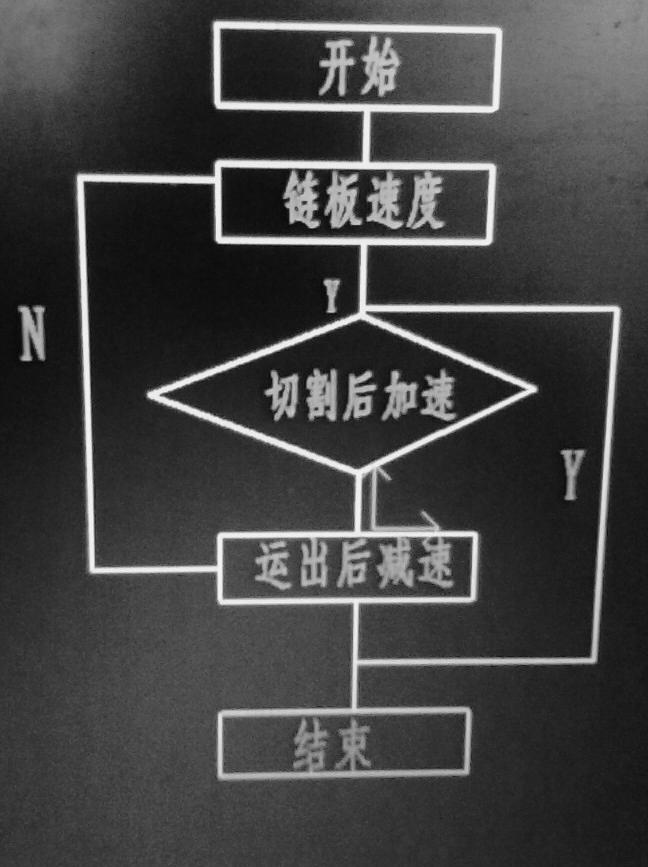

1、工程流程说明
自动档位开始后，传送带以链板速度运行，泡绵切割后，传送带自动加速运行，使泡绵加速运出烘道。泡绵运出烘道后，传送带自动恢复到链板低速运行。等待下块泡绵切割后加速。手动档位运行时，传送带以链板速度运行。
2、系统分析
采用龙诚LC200 PLC实现传送带变速运行，该PLC抗干扰性能强，与三菱变频器装于同一电柜中，信号传输稳定，不出现误动作现象。通过龙诚LC200采集下降沿信号输入，实现继电器输出，从而控制三菱A-700型变频器变速运行。我公司以前采用信捷XC3系列PLC，由于变频器干扰较大，会出现脉冲信号误动作现象，影响生产线正常运行。
三、应用的设计与实现

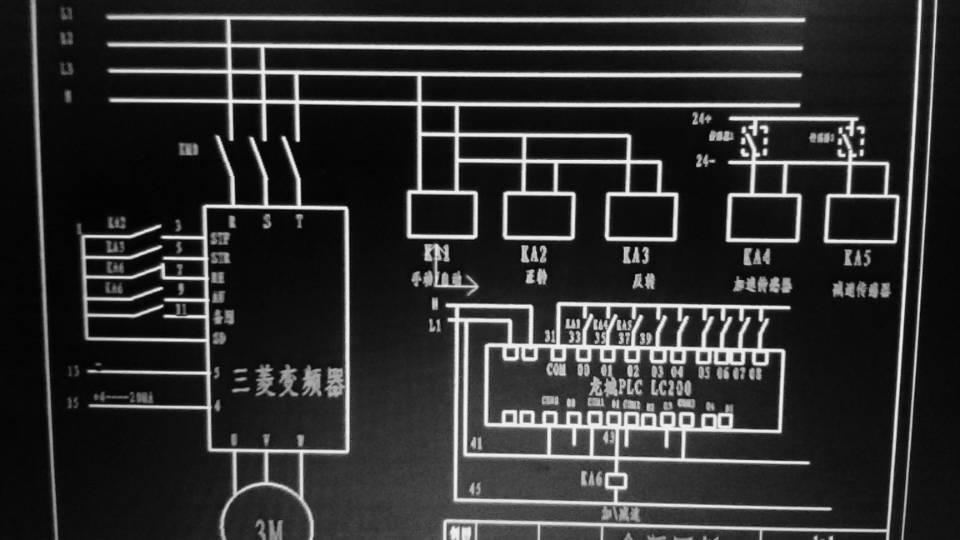

1、设计电路图
2、I/O分配
I0.00 ----------------------手动、自动输入
I0.01 ----------------------加速传感器输入
I0.02 ----------------------减速传感器输入
I0.03----------------------反转输入
Q100.00 -----------------------手动、自动输出
Q100.01 -----------------------加、减速输出
Q100.02-----------------------反转输出

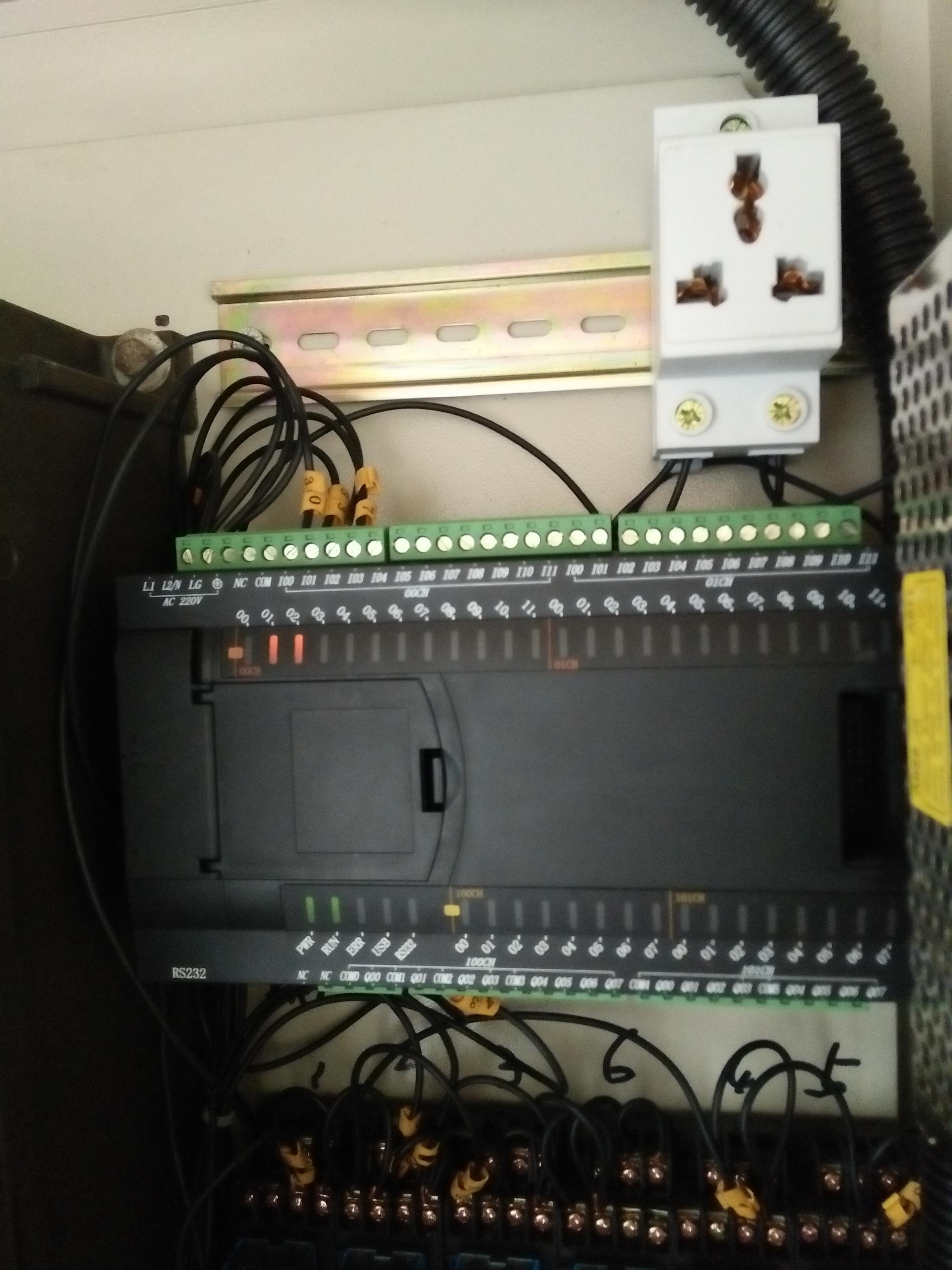

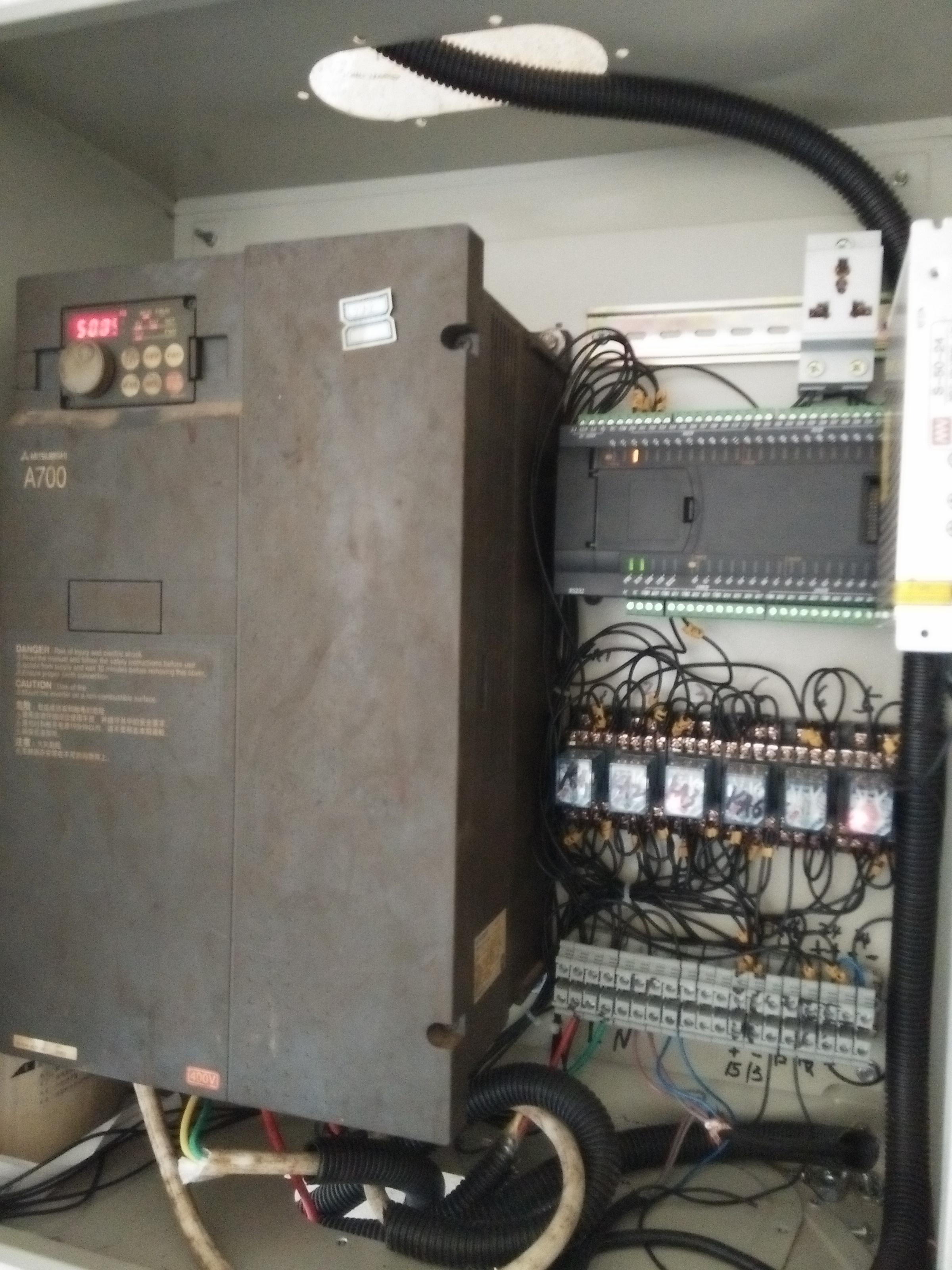

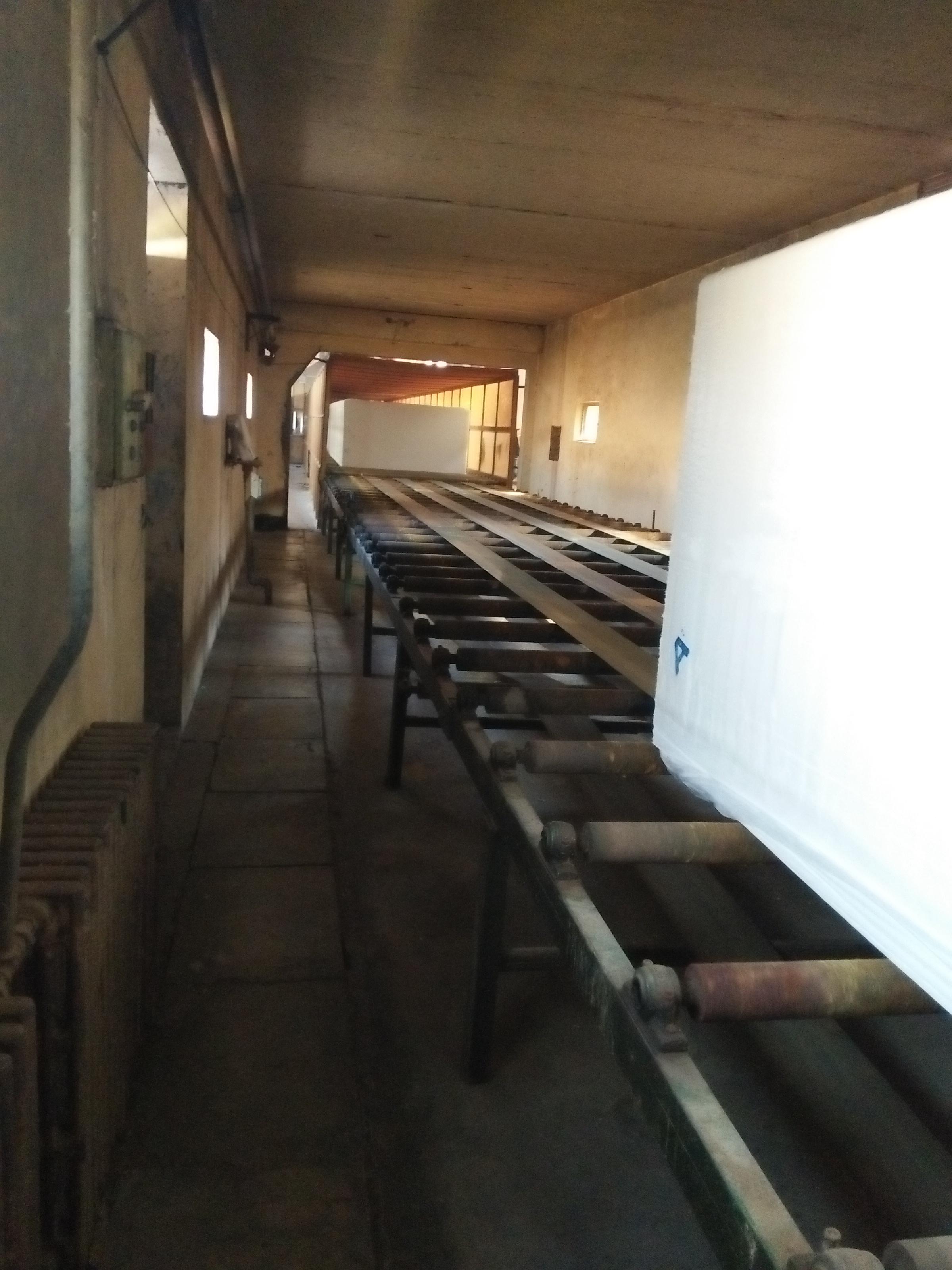

3、应用设备图片展示
四、应用体会
1、龙诚LC200系列PLC抗干扰能力强，性能稳定。编程范围广，适用于多种场合，多种机械应用。对安装环境要求条件较宽松。
2、我公司以前常用无锡信捷PLC，其抗干扰能力和稳定性不如龙诚LC200系列PLC。
3、本应用2015年9月26日投入运行，至今运行十分稳定，保证了生产线的正常运行。
